气垫搬运车
模块数量：4-8台
模块高度：40/70/100mm
|
货号 |
成套载荷(吨) |
模块数量 |
气垫模块尺寸 |
模块材质 |
模块高度 |
压力（kg/cm2） |
主气管长度 |
副气管长度 |
模块单台自重 |
|
SHA10438 |
10 |
4台 |
380×380×50 |
铝合金6061 |
40 |
7 |
30*1 |
6*4 |
8.5 |
|
SHA16448 |
16 |
4台 |
485×485×50 |
铝合金6061 |
40 |
7 |
30*1 |
6*4 |
13 |
|
SHA20454 |
20 |
4台 |
540×540×50 |
铝合金6061 |
40 |
7 |
30*1 |
6*4 |
17.5 |
|
SHA32468 |
32 |
4台 |
686×686×50 |
铝合金6061 |
40 |
7 |
30*1 |
6*4 |
21 |
|
SHA15638 |
15 |
6台 |
380×380×50 |
铝合金6061 |
40 |
7 |
30*1 |
6*6 |
8.5 |
|
SHA24648 |
24 |
6台 |
485×485×50 |
铝合金6061 |
40 |
7 |
30*1 |
6*6 |
13 |
|
SHA30654 |
30 |
6台 |
540×540×50 |
铝合金6061 |
40 |
7 |
30*1 |
6*6 |
17.5 |
|
SHA48668 |
48 |
6台 |
686×686×50 |
铝合金6061 |
40 |
7 |
30*1 |
6*6 |
21 |
|
货号 |
载荷T |
模块数量 |
模块尺寸(长×宽mm) |
模块材质 |
模块高度mm |
主气源流量(m³/分) |
压力kg/cm² |
主气管长度(M/根) |
副气管长度(M/根) |
|
SHA10442 |
10 |
4 |
420×420 |
铝合金6061 |
70 |
≥1.6 |
7 |
30*1 |
6*4 |
|
SHA16454 |
16 |
4 |
540×540 |
铝合金6061 |
70 |
≥2 |
7 |
30*1 |
6*4 |
|
SHA20458 |
20 |
4 |
580×580 |
铝合金6061 |
70 |
≥3.2 |
7 |
30*1 |
6*4 |
|
SHA24654 |
24 |
6 |
540×540 |
铝合金6061 |
70 |
≥4.8 |
7 |
30*1 |
6*6 |
|
SHA32658 |
32 |
6 |
580×580 |
铝合金6061 |
70 |
≥4.8 |
7 |
30*1 |
6*6 |
|
SHA36480 |
36 |
4 |
800×800 |
铝合金6061 |
70 |
≥4.8 |
7 |
30*1 |
6*4 |
|
SHA48670 |
48 |
6 |
700×700 |
铝合金6061 |
70 |
≥6 |
7 |
30*1 |
6*6 |
|
SHA54680 |
54 |
6 |
800×800 |
铝合金6061 |
70 |
≥6 |
7 |
30*1 |
6*6 |
|
SHA604100 |
60 |
4 |
1000×1000 |
铝合金6061 |
100 |
4.8 |
7 |
30*1 |
6*4 |
|
SHA906100 |
90 |
6 |
1000×1000 |
铝合金6061 |
100 |
7.2 |
7 |
30*1 |
6*6 |
|
SHA1208100 |
120 |
8 |
1000×1000 |
铝合金6061 |
100 |
9.6 |
7 |
30*1 |
6*8 |
|
组成部件
|
|||||
|

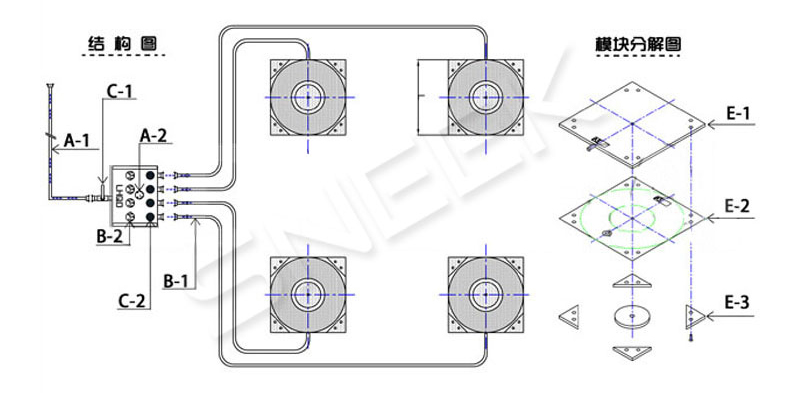

成套结构图 |
模块部件明细 |
||||
|
序号 |
部件名称 |
数量 |
序号 |
部件名称 |
数量 |
|
A-1 |
主气管 |
1根 |
E-1 |
承载面板 |
1块 |
|
A-2 |
主气源压力表 |
1块 |
E-2 |
气囊组件 |
1件 |
|
B-1 |
副气管 |
4根 |
E-3 |
橡胶支撑块 |
1组 |
|
B-2 |
副气管压力表 |
4块 |
|
|
|
|
C-1 |
主汽源开关 |
1个 |
|
|
|
|
C-2 |
副气管调阀 |
4个 |
|
|
|

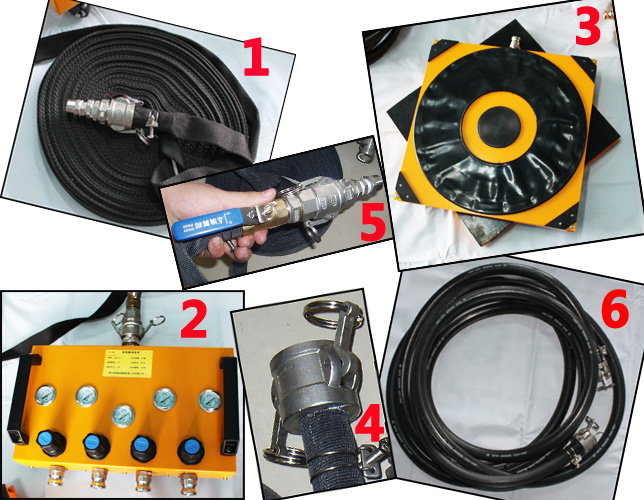

1.主气管 2.空气控制器 3.气囊 4.副气管接头 5.主气管接头 6.副气管

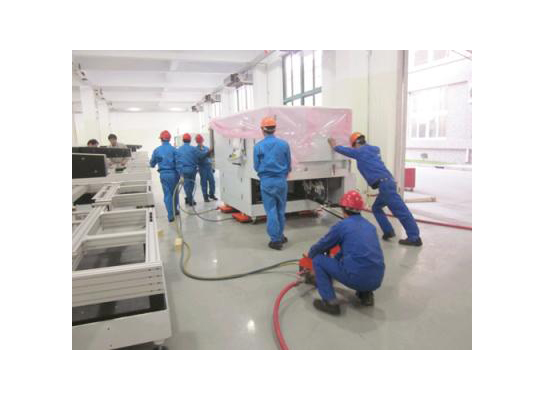

工作原理：

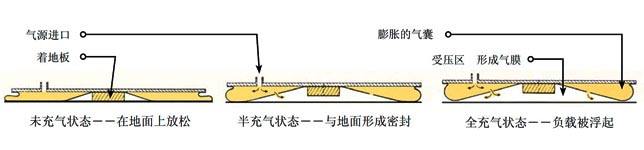

气垫搬运车装置工作时需要压缩空气，可利用工厂内部的压缩空气系统，也可以使用单独的空气压缩机。当气垫搬运车充气时，气囊膨胀形成一圆环，空气从气囊中经小孔进入气室，在气室中建立气承载压力，并向四周泄气与地面形成非常薄的空气膜。因气膜摩擦阻力小，所以能用很小的推力使重物向任何方向推进、旋转、定位。
特点：
1、由于摩擦力小，移动时所需牵引力或推力很小；
2、气垫搬运车机动性能好，定位准确；
3、气垫搬运车对地面的摩擦力小，能很好的保护地面；
4、气垫搬运车维修简单，安全性能好；
5、气垫搬运车可根据被运物体的重量和体积进行组合，适合大、小重量的运输；
6、防震、无污染，可在对环境要求较高的（如：药厂、生化厂、无尘车间）场合使用；
7、气垫搬运车体积大小可组合，自重轻，携带或安装使用方便；
8、可单独使用，无需千斤顶、手摇挎顶的配合。
温馨提示：当气垫浮起时，地面与气垫之间的磨擦力非常低。如果地面凸凹不平，气垫搬运车可能无法正常行走，因此地表应该按下表中所示的平面度要求进行处理。
|
测量距离 |
0.1m |
1m |
4m |
10m |
15m |
|
高度差 |
≤2mm |
≤4mm |
≤10mm |
≤12mm |
≤15mm |
